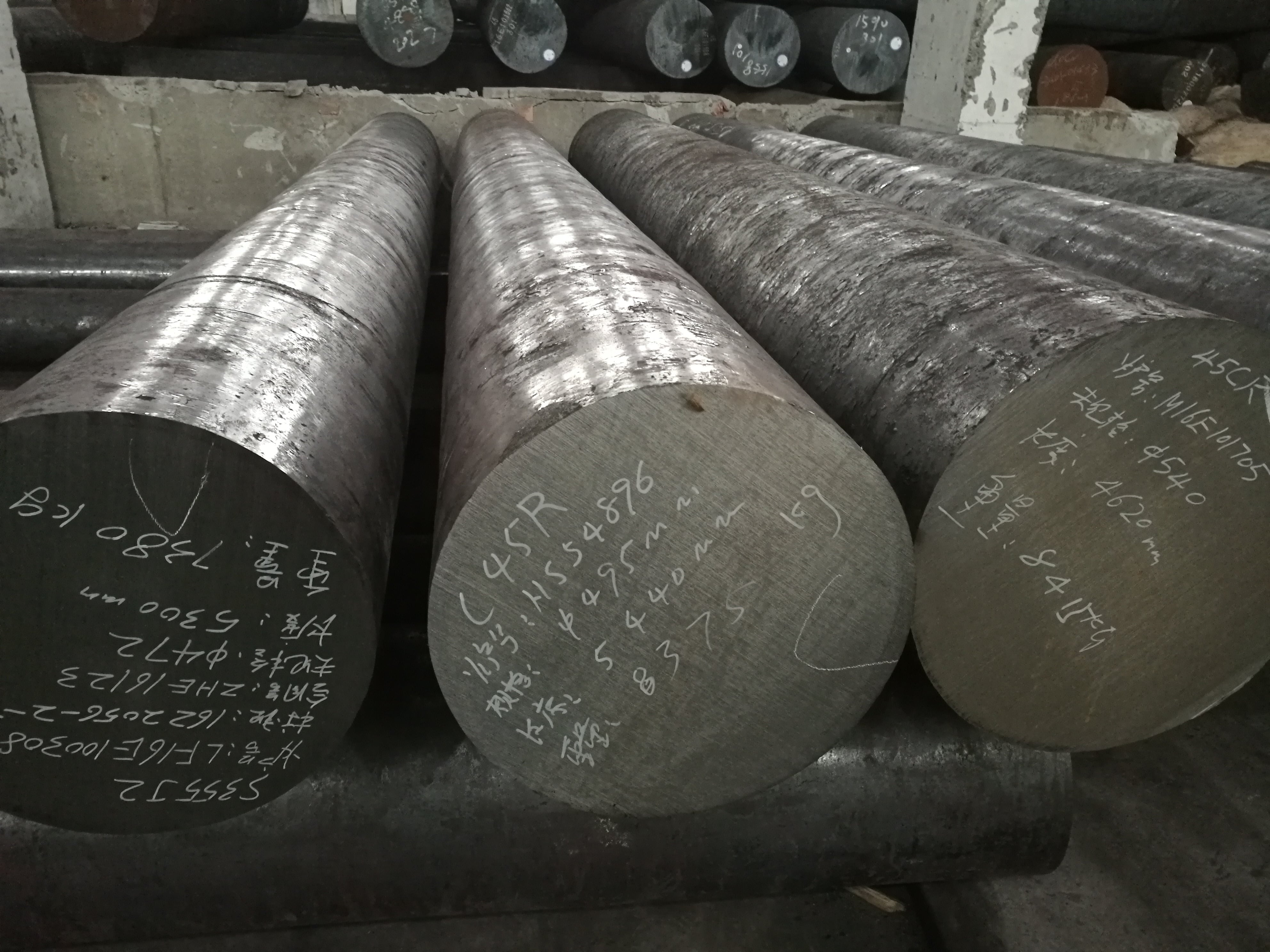

C45/C45E/C45R/S45C/1045/1.1191 圆棒
C45钢淬火后没有回火之前，硬度大于HRC55(最高可达HRC62)为合格。实际应用的最高硬度为HRC55(高频淬火HRC58)。C45E钢不要采用渗碳淬火的热处理工艺。调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质+表面淬火提高零件表面硬度。渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质+表面淬火高。其表面含碳量0.8--1.2%，芯部一般在0.1--0.25%(特殊情况下采用0.35%)。经热处理后，表面可以获得很高的硬度(HRC58--62)，芯部硬度低，耐冲击。如果用C45E钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。现在采用渗碳工艺的材料，含碳量都不高，到0.30%芯部强度已经可以达到很高，应用上不多见。0.35%从来没见过实例，可以采用调质高频表面淬火的工艺，耐磨性较渗碳略差。
热处理规范:正火,850℃;淬火,840℃;回火,600℃。
化学成分
|
钢号
|
C
|
Si
|
Mn
|
P
|
S
|
|
C45R
|
0.42-0.50
|
≤0.40
|
0.50-0.80
|
≤0.030
|
≤0.035
|
力学性能
|
抗拉强度（σb）
|
屈服强度（σs）
|
断后伸长率（δ）
|
断面收缩率（ψ）
|
|
780-850Mpa
|
380-390Mpa
|
20%-22%
|
46%-47%
|
|
